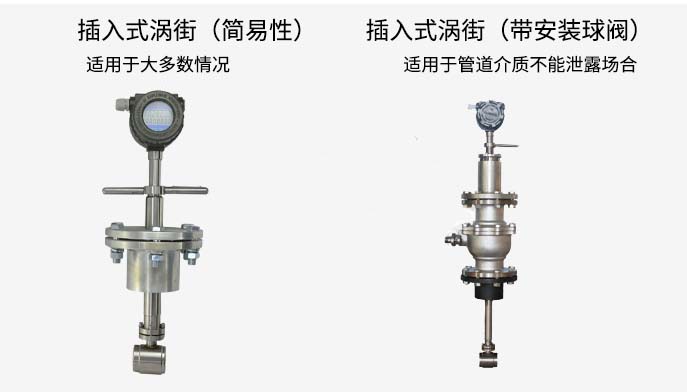

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
1.可实现不断流拆装传感器。
2.具有较宽的测量量程范围、精度高、压损小， 具有高可靠性和长期稳定性。
3.结构简单，安装维护方便，无可动部件、无机械磨损。
4.全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
5.常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
6.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。

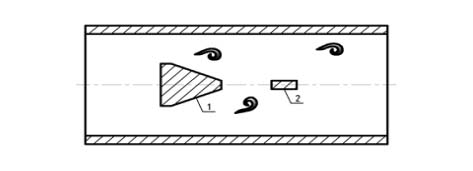

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如下图所示。
1-旋涡发生体 2-压电传感器
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，
旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。

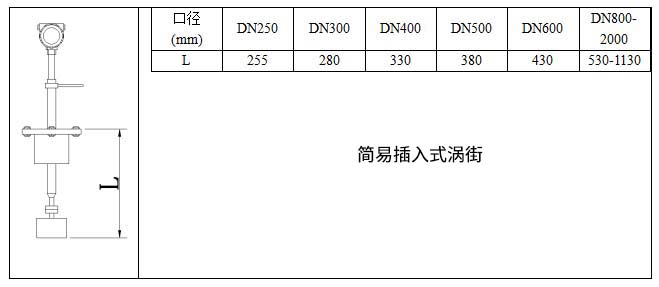

测量介质：液体、一般气体、蒸汽
公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
介质温度：-40～100℃（常温）、100～250℃（中温）、100～320℃（高温）
公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
精 度：±1%R，±1.5%R（满管式）
±1.5%R，±2.5%R（插入式）
供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型） 3.6V锂电池、双供电
本体材质：304(其它材料协议供货)
防护等级：IP65(其它防护等级协议供货)
环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

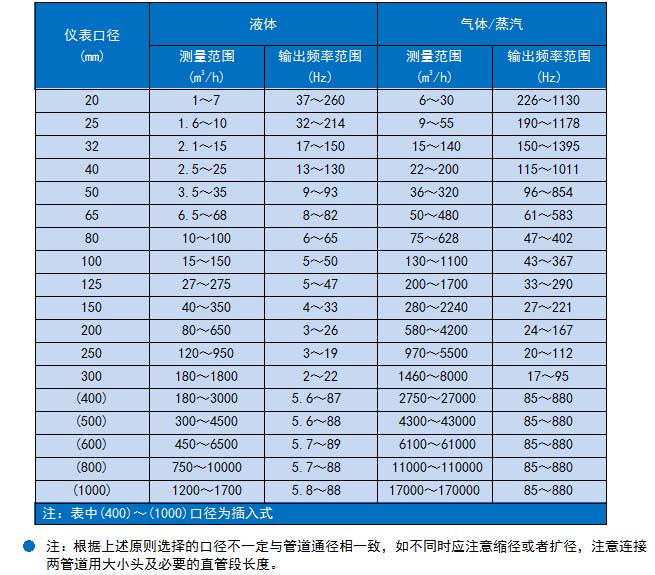

工况体积测量范围表
涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
1.可实现不断流拆装传感器。
2.具有较宽的测量量程范围、精度高、压损小， 具有高可靠性和长期稳定性。
3.结构简单，安装维护方便，无可动部件、无机械磨损。
4.全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
5.常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
6.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如下图所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，
旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
测量介质：液体、一般气体、蒸汽
公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
介质温度：-40～100℃（常温）、100～250℃（中温）、100～320℃（高温）
公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
精 度：±1%R，±1.5%R（满管式）
±1.5%R，±2.5%R（插入式）
供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型） 3.6V锂电池、双供电
本体材质：304(其它材料协议供货)
防护等级：IP65(其它防护等级协议供货)
环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
工况体积测量范围表
