本期导语
　　自从十八世纪中期开始，伯努利推出关于流体的伯努利方程之后，流量计逐渐进入人们的视野中，发展至今已有两百多年历史了，如今电磁流量计流量计就更不用说了，已广泛应用于印染、水处理、电力、石油等，可谓是遍布各行各业。
　　不过虽然大家都知道流量计，但可能不知道每种流量计都有可测流量范围，过大、过小都可能测不到。都说一个巴掌拍不响，谈媳妇儿也得两个人对上眼呢！跑题了，我们回来接着讲。你看一台流量计最少几百，大则成千上万块，如果不懂一些流量计的基础知识，买错了可怎么办？怪采购？怪技术？还是追究厂家责任呢？
　　今天这一期，小编从流量的单位入手，为大家换一个角度，解读流量计。掌声响起来。
　　正式开讲
　　在讲之前，我们首先还先得讲到流速V、瞬时流量Q、累计流量QΣ这三大关系。
　　
　　首先流速，是一种速度单位，如m/s(米/秒），而瞬时流量单位，则变成了（m?/秒），相差一个平方的关系，其实就是这个管道的横截面积S。所以Q=V*S ?而累计流量，往往针对于一段时间走过的总流量和，所以瞬时流量通过时间积分，正式得到累积流量。
　　


　　流速与瞬时流量
　　流量常用有两种表达方式，自然就有两种计算方式：
　　1.体积流量

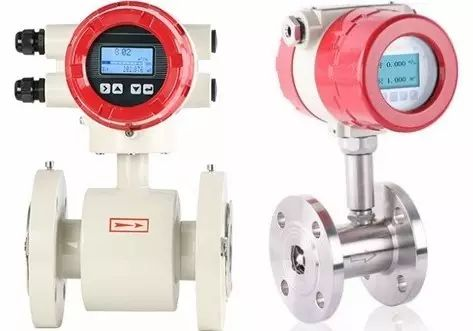

　　以体积/时间或者容积/时间为单位表示流量，如：m?/h ,L/h，流量计代表：电磁流量计、涡轮流量计。
　　


　　体积流量（Q）＝ 平均流速（v）×管道截面积（A）
　　尴尬，是不是初中物理还给老师了？跟我一起来实战操练下
　　举个栗子：DN100的管道，流速大概3m/s，那么对应的流量
　　Q=V*A=（3×60×60）×π×（100/1000/2）2=84.8m?/h
　　你算对了吗？
　　看到这里，是不是还觉得遗漏了什么？
　　是的，体积流量还可以分为工况体积流量和标况体积流量。一般液体流量，往往都讲的是工况体积流量，而往往气体流量的计量，则往往涉及两种：
　　标况流量和工况流量。
　　别急，小编这就为你解答。
　　
　　在一个标准大气压下，室温20摄氏度（有的场合也用摄氏0度作为标准条件）气体的流量，通常认为标况流量。
　　
　　气体状态方程：PV=nRT
　　工况与标况换算公式：P1×V1/T1=P2×V2/T2

　　

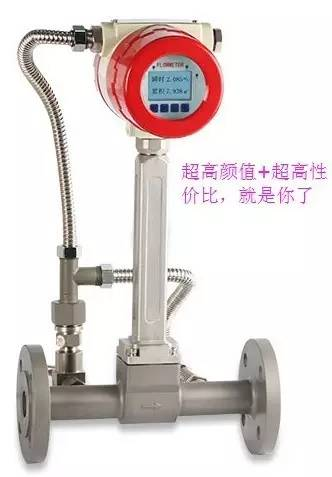

　　典型代表：涡街流量计，比如要测量氮气的流量。

　　


　　那么，假设测得管道内氮气有1MPa压力，20℃工况下的流量为50m3/h，则其
　　Q标=50×(101.325+1000)÷101.325×273.15÷(273.15+20)=506.3Nm3/h
　　懵逼了吧？！别怕，小编还有不传绝技
　　标况流量??=?工况流量*（压?力?+1）?
　　温馨提示：仅限于工况温度趋于摄氏零度使用。（可不要贪多）
　　2.质量流量
　　以质量/时间表示的流量。如：kg/h
　　质量流量（M）＝ 介质密度（ρ）×体积流量（Q）
　　?＝介质密度（ρ）×平均流速（v）×管道截面积（A）
　　这个就非常简单啦！还是以：DN100的管道，流速大概3m/s为例，介质为自来水（水的密度为1.0×103kg/m3），那么其质量流量为
　　M（水）=　介质密度（ρ）×体积流量（Q）??=1.0×103kg/m3×84.8m?/h=8.48×104kg/h
　　也就是我们常说的84.8吨（方）水。（有了前面演算的经验，计算质量流量是不是就So easy！！！）
　　质量流量计大家可能会相对陌生，见的少些。当然啦，作为自动化仪表“圈子”里的一员，“带头大哥”还是要知道的，和妹子约会的时候好吹牛不是！
　　行业标杆：美国艾默生
　　



　　以上就是我们本期联测自动化为您推荐的内容，大家都学到了吗？如果您还有其他疑问请咨询我们的在线客服，我们有专业的技术团队为您服务。
